Geberit Spoelsystemen – Urinoirstuursysteem Met Pneumatische Spoelactivering, Bedieningsplaat Type 30, Wit/glanzend Chroom 116.017.KJ.1

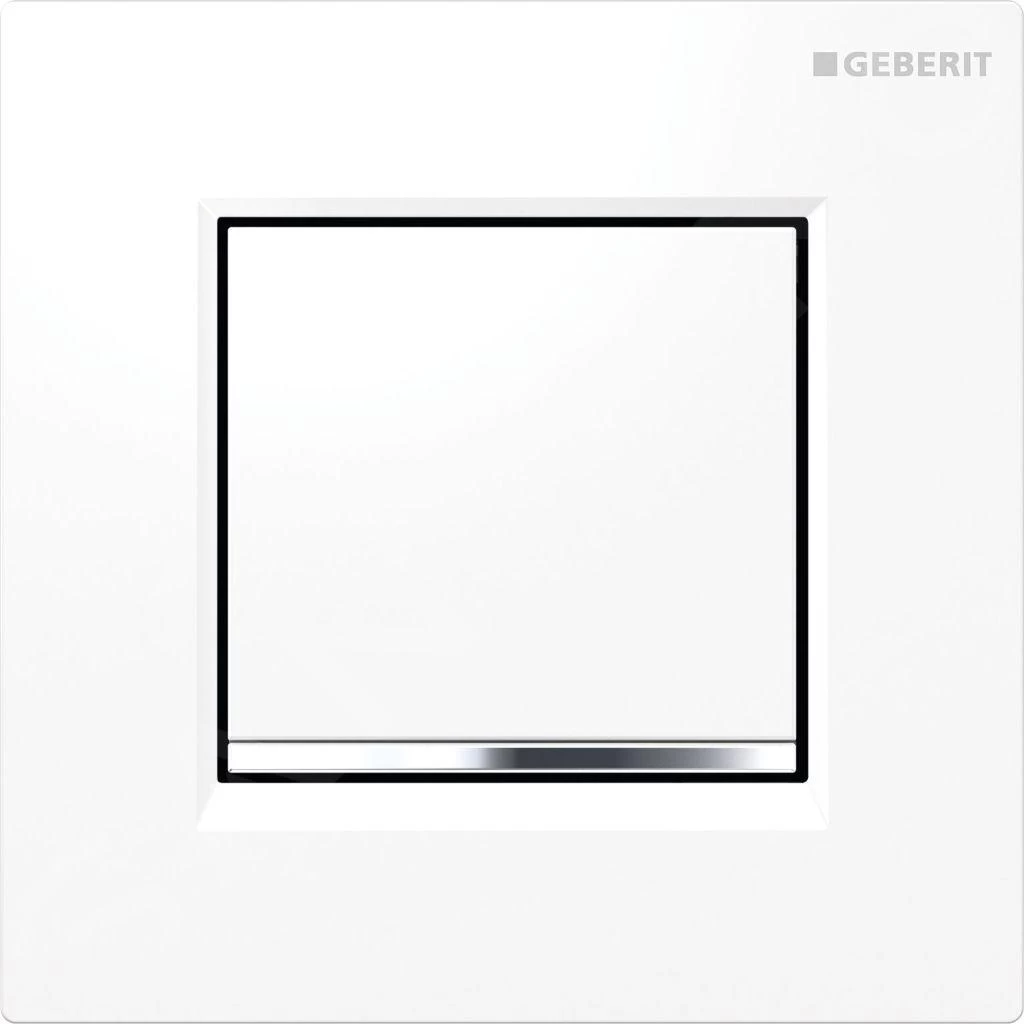

Urinoirstuursysteem met pneumatische spoelactivering, bedieningsplaat type 30

• Bedieningsplaat met met vergrendeling

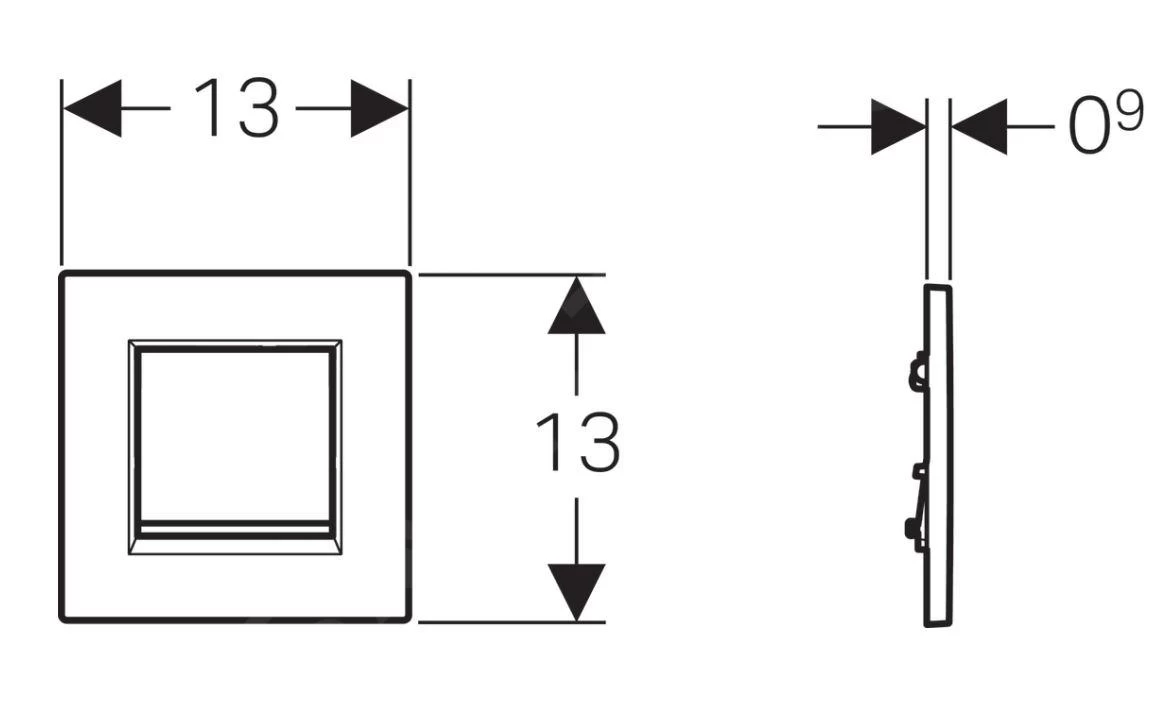

• Afmetingen bedieningsplaat: 130 x 130 mm
• Spoeltijdinstelling met luchtsproeiers (pneumatisch)
• Geringe activeringskracht
• Geringe slagbeweging
• Spoelactivering bij het loslaten van de bedieningstoets
• Spoelvolume kan d.m.v. de regelschroef van de ruwbouwset tot 0,5 l per spoeling worden gereduceerd
• Kraangroep II conform DIN 4109

Gebruiksdoel

• Voor handmatige spoelactivering van urinoirs
• Voor inbouw in Geberit montage-elementen voor urinoirs met frontbediening
• Voor Geberit installatie-elementen voor urinoir met planchetbediening
• Voor inbouw in ruwbouwsets voor Geberit urinoirstuursystemen (vanaf bouwjaar 2009)

Technische gegevens

• Materiaal: kunststof
• Afdekplaat en toets: wit
• Designstroken: verchroomd glanzend
• Bedrijfsdruk: 100-800 kPa
• Maximale testdruk water: 1600 kPa
• Maximale testdruk lucht/inert gas: 300 kPa
• Relatieve luchtvochtigheid: < 100%
• Maximale watertemperatuur: 30 °C
• Bedieningskracht: < 12 N
• Watervolumestroom bij 1 bar zonder begrenzer van
  watervolumestroom: 0,3 l/s
• Watervolumestroom bij 1 bar met begrenzer van
  watervolumestroom: 0,18 l/s
• Berekende volumestroom: 0,22 l / s
• Minimale overdruk voor berekende volumestroom: 100 kPa
• Instelbereik spoeltijd: 4/8/12 s

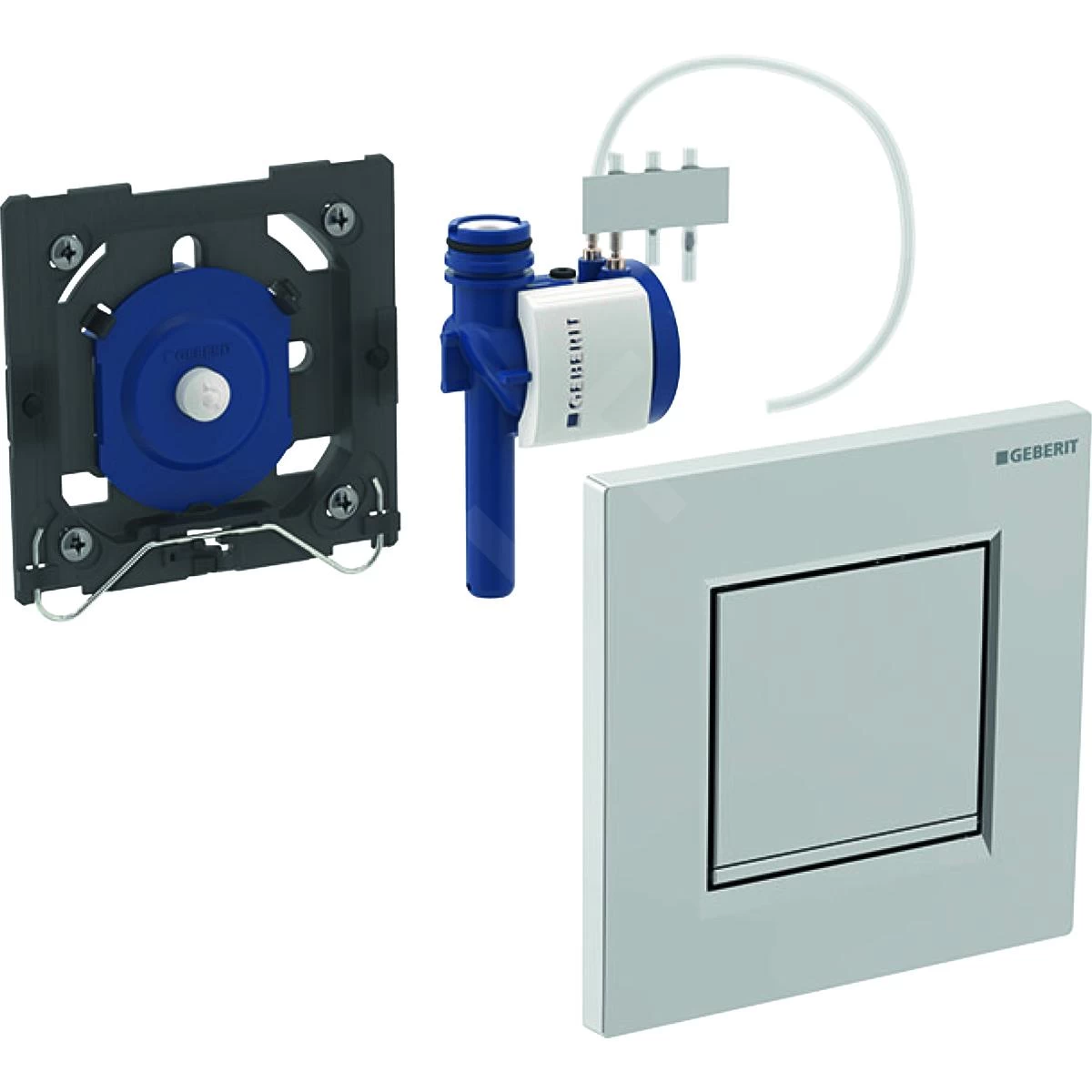

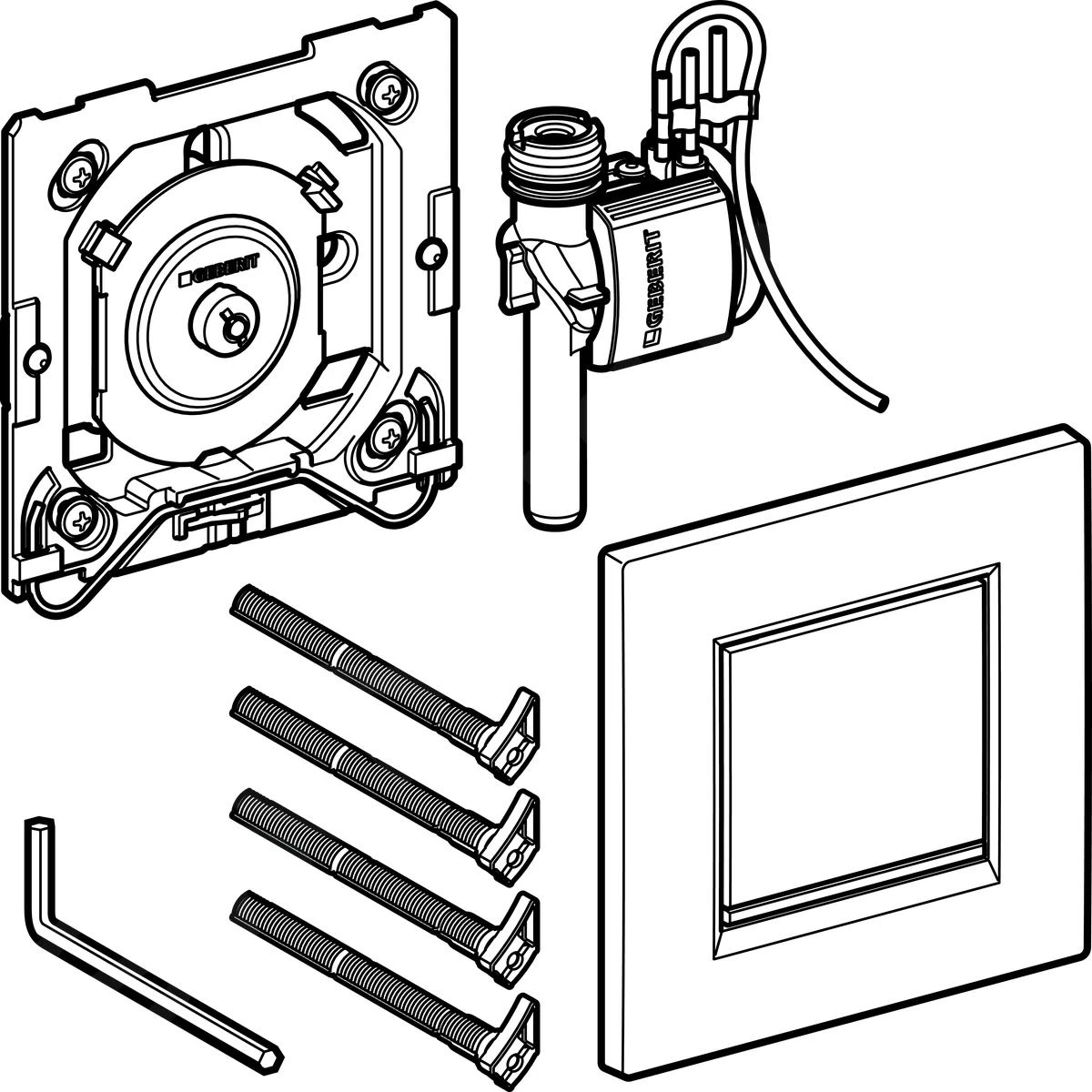

De verpakking bevat

• Bedieningsplaat type 30
• Pneumatische spoelactivering, voorgemonteerd op montageframe
• Pneumatisch ventiel
• Bevestigingsmateriaal
